Membrana de nitrógeno

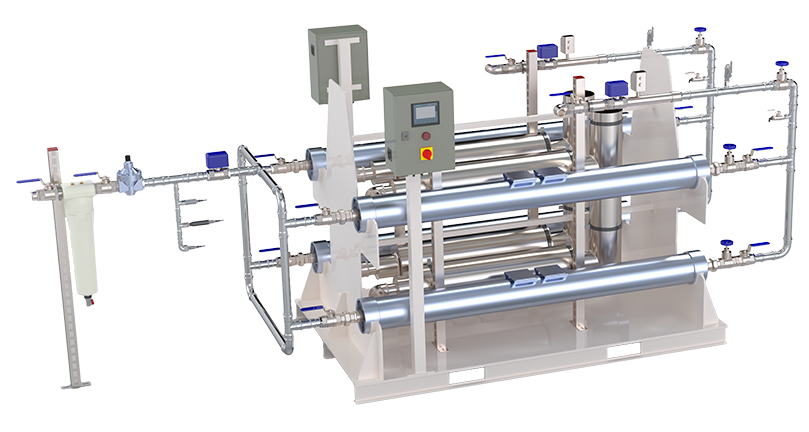

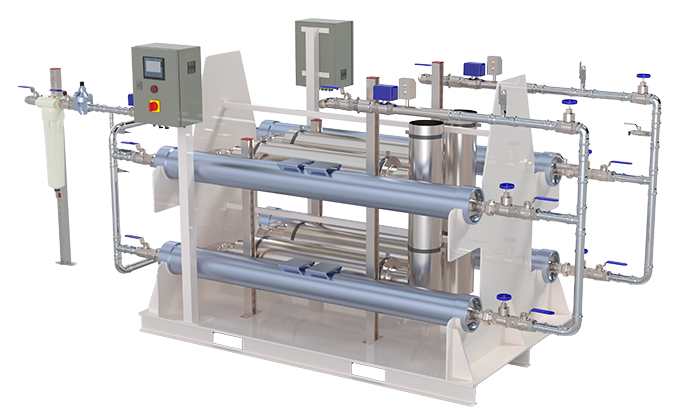

Los Sistemas de Membranas de Oxysystems ofrecen una solución confiable y modular para la producción de nitrógeno en el sitio. El sistema está diseñado para una fácil instalación e integración.

Disponible en formatos montados sobre patines, contenedorizados o retroajustados, es una solución flexible adecuada para diversas aplicaciones industriales donde una fuente confiable de nitrógeno es crítica.

Membrana de nitrógeno

Membrana de nitrógeno operan separando nitrógeno del aire comprimido mediante fibras huecas avanzadas, sin productos químicos ni partes móviles, asegurando un funcionamiento continuo con un mantenimiento mínimo. Estas membranas son barreras selectivas que permiten que los gases más pequeños y de difusión rápida, como el oxígeno, el dióxido de carbono y el vapor de agua, pasen a través de las paredes de la membrana. Mientras tanto, las moléculas de nitrógeno más grandes y de difusión más lenta son retenidas y recolectadas como el gas producto.
Los módulos de membrana están diseñados para una fácil instalación en configuraciones existentes, lo que hace que el reemplazo de la membrana sea un proceso fácil.

MEMBRANA DE NITRÓGENO DE OXYSYSTEMS

OXY-M

Reemplazo de Membranas

Nuestros módulos de membrana de nitrógeno están diseñados para reemplazar sin problemas las unidades de todas las principales marcas de membranas utilizadas en diversas industrias.

Con adaptadores mecánicos personalizados y kits de retroajuste, aseguramos una integración simple en sistemas existentes, eliminando la necesidad de costosos rediseños o tiempos de inactividad. Ya sea para actualizaciones, reemplazos de membranas o expansiones de sistemas, las membranas de Oxysystems ofrecen la flexibilidad y el rendimiento para complementar tecnologías establecidas sin compromisos.

Especificaciones Técnicas

Parámetro

Módulos de membrana de nitrógeno

Sistemas de membrana de nitrógeno

Caudal de nitrógeno (membrana única)

Hasta 250 Nm³/h (155,76 scfm)

Hasta 7096 Nm³/h (4500 scfm)

Rango de pureza del nitrógeno

Contenido de oxígeno

Presión de entrega

Relación aire/nitrógeno (típica)

Temperatura del aire ambiente

Temperatura del aire de alimentación

Calidad del aire de alimentación

Contenido máximo de vapor de aceite
Partículas
Humedad relativa

Carcasa de la membrana

Requisitos eléctricos

Rango para instalaciones

Certificaciones

90%-99.7%

10%-0.5%

Hasta 25 bar(g) (362,6 psig), más alto a solicitud

| 95%-1,8 | 96%-2 | 97%-2,1 | 98%-2,4 | 99%-2,9 |

-45 °C to +60 °C (-50 °F to +140 °F)

1 -70 °C / 334 – 158°F

< 0,01 mg/m³ (< 0,01 ppm(p))
Filtrado con corte a 0,01 µm
< 100% (no condensante)

Aluminio, acero inoxidable SS 316-1.4404 con recubrimiento, otros bajo solicitud

Ninguno (a menos que se seleccionen controles y medición opcionales)

Áreas seguras a áreas peligrosas, Clase I Div 2 y Zona 2

PED / ASME / CRN + otros bajo solicitud

Impacto de la temperatura y la presión del aire comprimido en el rendimiento del sistema de membranas de nitrógeno:

Las temperaturas elevadas del aire comprimido reducen la eficiencia de la membrana. A medida que aumenta la temperatura, las tasas de difusión de todos los gases se incrementan, lo que permite que más oxígeno y otros gases permeables atraviesen la membrana. Esto se traduce en una menor pureza del nitrógeno.

Las presiones más altas del aire comprimido mejoran el rendimiento de la membrana. El aumento de la presión incrementa la fuerza impulsora para la separación de gases, lo que se traduce en mayores caudales de nitrógeno y una mejor pureza.

Certificaciones de terceros

Los sistemas de membranas Oxysystems cumplen con las principales normas internacionales de seguridad y marítimas, lo que garantiza un funcionamiento fiable en entornos exigentes de todo el mundo.
